Karan LINEa : le préamplificateur de ligne en deux châssis

Le Karan Master Collection LINEa est un préamplificateur analogique conçu pour commander des sources de niveau ligne et un ou plusieurs amplificateurs de puissance. Son architecture est répartie entre une unité de contrôle et une alimentation externe dédiée, reliées par un câble d’alimentation en courant continu (DC) Cardas à 7 broches. Cette organisation vise à éloigner du traitement audio le transformateur et les principaux circuits d’alimentation.

Le LINEa est entièrement analogique : il ne comporte ni convertisseur numérique, ni streamer, ni étage phono, ni amplificateur casque. Il prend place entre des sources déjà pourvues d’une sortie analogique — lecteur réseau avec DAC, lecteur CD/SACD, DAC autonome ou préampli phono — et un bloc de puissance. Sa connectique standard actuelle comprend 4 entrées stéréo XLR, 2 entrées stéréo RCA et 2 paires de sorties stéréo XLR.

L’essentiel avant de choisir

• Architecture : double mono, symétrique et différentielle, fonctionnement actif en classe A.

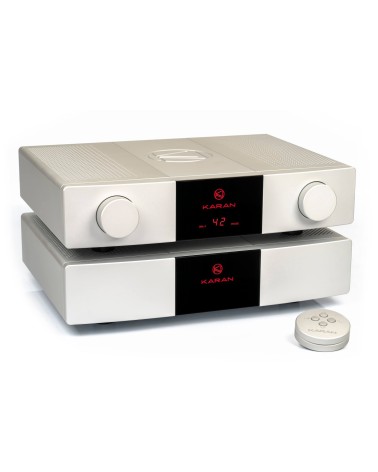

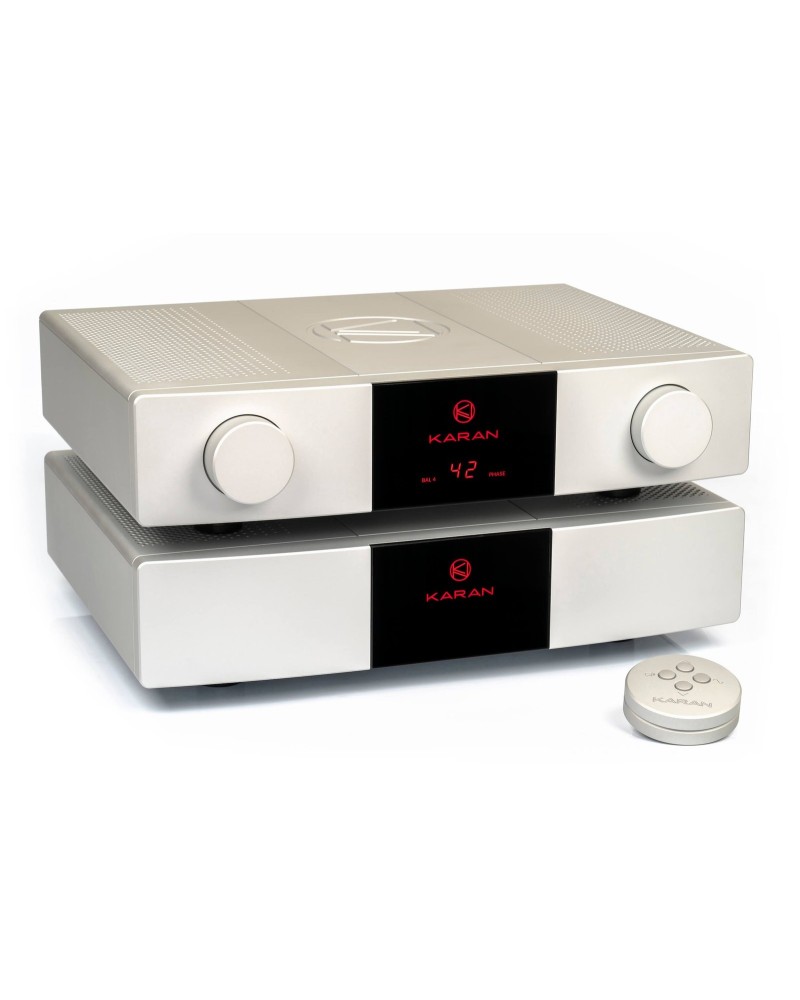

• Organisation : deux châssis de 504 × 141 × 390 mm selon la page constructeur actuelle ; prévoir une étagère pour chacun.
• Entrées : quatre ensembles stéréo XLR et deux ensembles stéréo RCA, tous de niveau ligne.
• Sorties : deux paires stéréo XLR symétriques ; aucune sortie RCA n’est annoncée sur la configuration standard actuelle.
• Gain : +6 dB en réglage d’usine ou +9 dB par commutateurs internes ; HifiGroov recommande de confier cette intervention à une personne qualifiée.
• Fonctions absentes : pas de phono, de DAC, de sortie casque ou de bypass home cinéma documenté.
• Alimentation : un seul raccordement au secteur sur le châssis d’alimentation, puis une liaison continue à 7 broches vers l’unité de contrôle.

Cette fiche décrit la configuration publiée aujourd’hui par Karan Acoustics et visible sur les photographies du produit. Certaines unités anciennes ont existé avec une connectique de sortie différente ; si vous envisagez un exemplaire particulier ou une installation déjà câblée en RCA, il est prudent de faire confirmer sa face arrière.

Une topologie analogique pensée comme un ensemble

Double mono, trajet symétrique et couplage continu

Karan annonce une topologie double mono, entièrement symétrique et différentielle. Les étages actifs travaillent en classe A, sans contre-réaction globale. Le trajet du signal est couplé en continu et ne comporte pas de condensateur de liaison ; des servos DC propriétaires contrôlent le décalage continu. Karan publie par ailleurs une bande passante très large pour cette architecture.

Les circuits sont entièrement complémentaires. Karan indique aussi employer du câblage interne Cardas Audio en cuivre pur et des châssis en aluminium. Ces choix décrivent la conception du produit ; ils ne dispensent pas de vérifier l’adéquation électrique avec les sources, l’amplification et le niveau sonore recherché.

Un contrôle de volume par relais

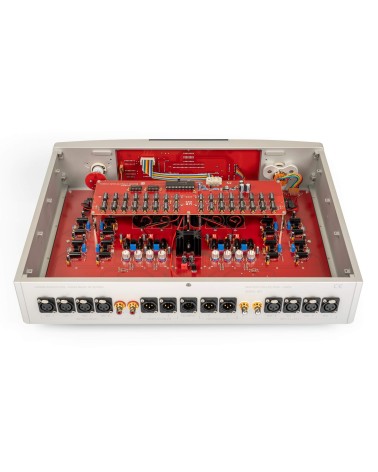

Le volume repose sur un atténuateur symétrique à quatre sections, constitué de relais rapides et de résistances non magnétiques annoncées avec une tolérance de 0,1 %. L’afficheur présente des positions de 1 à 64 par pas nominal de 1 dB ; la position 0 correspond à la mise en sourdine. La façade donne accès à la sélection d’entrée et au volume. La télécommande en aluminium ajoute le mute ainsi que l’inversion de polarité absolue.

Lors de la première mise en route, commencez toujours à faible niveau et vérifiez la bonne entrée avant d’augmenter le volume.

Pourquoi une alimentation séparée ?

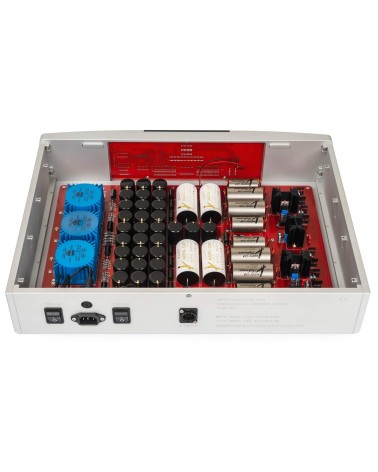

Le second coffret n’est pas un accessoire : il contient l’alimentation du préamplificateur. L’unité de contrôle ne reçoit donc pas directement un cordon secteur. Elle est alimentée depuis le coffret externe par le câble Cardas XLR à 7 broches fourni avec l’appareil. Cette séparation physique participe à la stratégie de Karan pour limiter l’interaction entre l’alimentation et les circuits audio sensibles.

En pratique, cette architecture impose davantage d’espace qu’un préamplificateur monobloc. Les deux appareils pèsent respectivement 16,2 et 17,1 kg. Le manuel recommande une tablette rigide et dédiée pour chaque châssis, une ventilation libre et aucun autre appareil posé dessus. Il n’est en revanche pas nécessaire de prévoir deux prises secteur pour le LINEa : seul le châssis d’alimentation est raccordé au secteur.

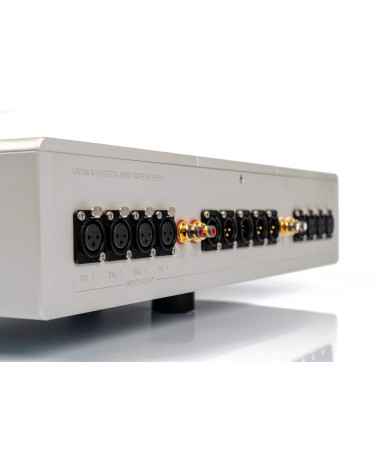

Entrées, sorties et câblage

Les entrées RCA n’imposent pas de remplacer une source qui fonctionne correctement en asymétrique. Lorsque la source et le bloc de puissance proposent des liaisons XLR correctement implémentées, celles-ci permettent toutefois de conserver le fonctionnement symétrique du système et peuvent faciliter les longues liaisons. Le choix doit rester fondé sur la connectique réelle des appareils, leur brochage et la longueur nécessaire, pas sur le connecteur seul.

Compatibilité avec les sources et amplificateurs

Niveau d’entrée et choix du gain

Le réglage de gain d’usine est de +6 dB. Dans cette position, le niveau d’entrée maximal publié est de 5,4 V RMS. Le réglage +9 dB ramène cette limite à 3,6 V RMS. La position +6 dB est donc la plus prudente avec de nombreux DAC modernes capables de fournir 4 V RMS ou davantage sur leurs sorties XLR. Un gain supérieur n’est utile que si le niveau de la source, la sensibilité du bloc et le rendement des enceintes le justifient.

Le changement de gain s’effectue à l’intérieur, au moyen de quatre groupes de micro-interrupteurs. Le manuel exige le même réglage sur les quatre groupes. Comme l’appareil doit être ouvert et débranché, HifiGroov recommande de confier cette opération au revendeur ou à un technicien qualifié.

Impédances et sorties

L’impédance d’entrée est de 30 kΩ, aussi bien en XLR qu’en RCA. Elle convient à la grande majorité des sources ligne modernes. L’impédance de sortie de 90 Ω facilite l’association avec des amplificateurs de puissance présentant une impédance d’entrée courante. Pour conserver une marge confortable, on recherche habituellement un rapport nettement supérieur à 10 entre l’impédance d’entrée du bloc et celle de sortie du préamplificateur.

Le niveau de sortie nominal annoncé est de 1,55 V RMS et le niveau maximal atteint 18 V RMS en symétrique sur une charge de 600 Ω. Cette réserve ne signifie pas qu’un niveau aussi élevé doive être utilisé : la sensibilité d’entrée du bloc, le gain total du système et le rendement des enceintes déterminent la plage de volume exploitable.

LINEa ou LINEb : que change le second châssis ?

Le Karan LINEb rassemble ses circuits audio et son alimentation dans un seul coffret. Le LINEa reprend la logique de préamplification de niveau ligne de la Master Collection, mais déporte l’alimentation dans un second châssis. Son choix doit donc d’abord tenir compte de l’installation : deux tablettes, une charge totale de 33,3 kg et l’espace nécessaire à la ventilation.

Le LINEb est l’alternative naturelle lorsqu’un seul emplacement est disponible. Le LINEa est cohérent si le meuble accepte deux coffrets et si l’on souhaite la mise en œuvre la plus séparée proposée par Karan dans cette gamme. Dans les deux cas, il faut prévoir les fonctions absentes — conversion numérique, phono ou casque — dans des appareils externes.

Construire un système cohérent autour du LINEa

Les deux sorties XLR stéréo rendent possible le raccordement d’un amplificateur stéréo, d’une paire de blocs mono ou de deux destinations compatibles. Dans la même famille, le Karan POWERa Stereo et le Karan POWERb Stereo constituent des associations de marque logiques. Cela ne rend pas obligatoire une amplification Karan : la compatibilité dépend avant tout de l’impédance d’entrée, de la sensibilité, du gain et de la connectique du bloc retenu.

Avec des blocs mono, les modèles POWERa Mono et POWERb Mono sont les compléments directs de la collection. Avant toute commande, il reste essentiel de raisonner à l’échelle du système : niveau de sortie de la source, gain du préamplificateur, sensibilité du bloc, rendement des enceintes, distances de câblage et contraintes du meuble.

Installation : les points à anticiper

1. Réserver deux supports : chaque châssis doit reposer sur une surface rigide, stable et correctement ventilée. Les pieds Critical Mass Systems CS2-1.0 sont montés d’origine.
2. Contrôler la tension : l’appareil est configuré en usine pour 115 ou 230 V. Pour une installation en Belgique, l’étiquette 230 V doit être vérifiée avant branchement.
3. Tout raccorder hors tension : débrancher le secteur avant la liaison 7 broches et avant les câbles audio. Ne jamais brancher ou débrancher l’ombilical lorsque l’alimentation est sous tension.
4. Relier d’abord les sources et le bloc : respecter les canaux gauche/droit et le brochage XLR, puis connecter l’alimentation externe.
5. Allumer dans le bon ordre : sources, préamplificateur, puis amplificateur de puissance. Pour l’arrêt, procéder en sens inverse afin de limiter les transitoires dans les enceintes.
6. Commencer au minimum : sélectionner l’entrée voulue et partir d’un volume faible, notamment après un changement de source ou de gain.

Le commutateur Audio GND sert à relier ou à isoler la masse audio de la terre secteur. Le manuel recommande la position 0 par défaut. La position 1 n’est à essayer qu’en présence d’une boucle de masse, d’un bruit ou d’une ronflette, sans jamais supprimer la terre de protection du cordon secteur.

Karan recommande au moins 100 heures de fonctionnement initial et 45 à 60 minutes de stabilisation après la mise sous tension. Il s’agit des préconisations du constructeur, pas d’une obligation technique ni d’une garantie d’effet audible. L’appareil peut être utilisé normalement avant ce délai, dans le respect de sa ventilation.

Caractéristiques techniques du Karan LINEa

Note dimensionnelle : la page produit Karan actuelle indique une hauteur de 141 mm, tandis qu’un manuel plus ancien mentionne 126 mm. La valeur la plus récente est reprise ici. Si l’intégration se joue au millimètre, demandez une confirmation sur l’exemplaire concerné.

Questions fréquentes

Le LINEa accepte-t-il directement une platine vinyle ?

Non. Ses six entrées sont des entrées de niveau ligne. Une cellule phono doit passer par un préamplificateur phono externe, dont la sortie RCA ou XLR pourra ensuite être raccordée au LINEa.

Peut-on y connecter un streamer ou un téléviseur ?

Oui, à condition que l’appareil fournisse une sortie analogique compatible. Une source exclusivement numérique ou HDMI nécessite un DAC ou un extracteur adapté en amont. Le LINEa n’effectue aucune conversion numérique.

Le LINEa possède-t-il un mode bypass pour le home cinéma ?

Aucun bypass à gain unitaire n’est documenté par Karan. Une intégration avec un processeur home cinéma ne doit donc pas être supposée automatique : elle demande une procédure de niveau reproductible et des précautions particulières. Demandez conseil avant de retenir ce montage.

Faut-il deux prises secteur ?

Non. Le châssis d’alimentation se raccorde au secteur et alimente l’unité de contrôle par le câble DC Cardas à 7 broches. Les deux châssis demandent deux emplacements physiques, mais pas deux prises secteur.

Peut-on utiliser les deux sorties XLR en même temps ?

Elles sont prévues pour offrir deux paires de sorties stéréo, mais leur charge combinée doit rester compatible avec l’étage de sortie. Avant une biamplification ou l’alimentation simultanée de deux appareils, vérifiez leurs impédances d’entrée et l’absence de boucle de masse.

Pourquoi aucun EAN ou MPN n’est-il affiché ?

Le constructeur ne publie pas de GTIN/EAN ni de MPN distinct dans sa page produit ou son manuel. « LINEa » est le nom de modèle vérifié ; un identifiant normalisé ne doit pas être inventé. Il pourra être ajouté si une étiquette constructeur ou un document fournisseur le confirme.

Conseil HifiGroov et documentation

Le LINEa demande plus qu’une simple place libre dans un meuble : il faut valider deux tablettes, la tension de l’exemplaire, le niveau de sortie des sources, la sensibilité du bloc et les câbles nécessaires. Pour comparer ce modèle avec les autres préamplificateurs, parcourir la gamme Karan Acoustics ou faire étudier une association précise, contactez HifiGroov avec la référence de vos sources, de votre amplification et de vos enceintes.

Pour approfondir les réglages et les consignes de sécurité, consultez la page officielle du Karan LINEa et le manuel utilisateur officiel. Les données techniques ci-dessus proviennent de ces sources ; en cas d’évolution de fabrication, l’étiquette et la documentation livrées avec l’appareil concerné priment.
