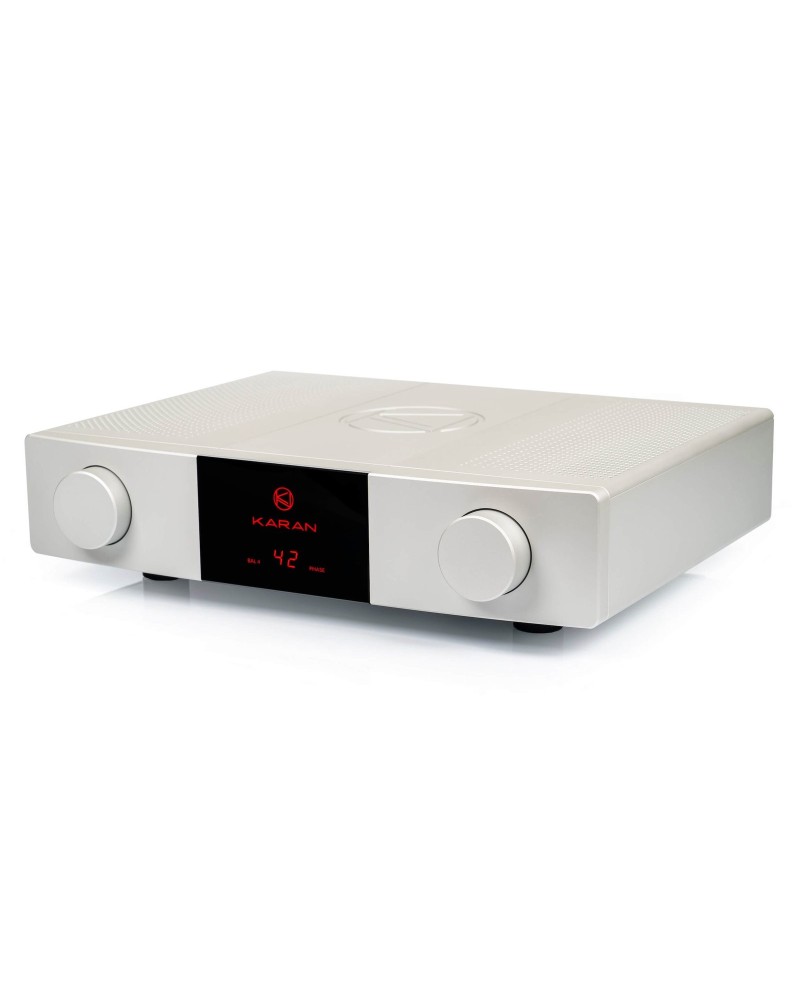

Karan LINEb : un préamplificateur de ligne en un seul châssis

Le Karan Master Collection LINEb est un préamplificateur analogique destiné à sélectionner des sources de niveau ligne, à régler leur volume et à piloter un amplificateur de puissance. Il réunit son alimentation et ses circuits audio dans un coffret unique. Ce point le distingue immédiatement du LINEa à alimentation séparée et simplifie son intégration sans le transformer en appareil compact : le LINEb mesure 504 mm de large et pèse 17,4 kg.

Le LINEb ne convertit ni ne diffuse la musique. Il doit recevoir un signal analogique provenant, par exemple, d’un DAC, d’un lecteur réseau doté de sorties analogiques, d’un lecteur CD/SACD ou d’un préamplificateur phono. Il se place ensuite devant un bloc de puissance stéréo ou des amplificateurs monophoniques. Sa configuration standard actuelle comprend 4 entrées stéréo XLR, 2 entrées stéréo RCA et 2 paires de sorties stéréo XLR.

Les points à vérifier avant l’achat

• Fonction : préamplificateur de niveau ligne uniquement ; aucun étage de puissance n’est intégré.
• Sources : toutes doivent fournir une sortie analogique RCA ou XLR, directement ou par l’intermédiaire d’un convertisseur.
• Sorties : deux paires stéréo XLR ; Karan ne documente pas de sortie RCA sur la configuration standard actuelle.
• Fonctions absentes : aucun DAC, streamer, étage phono, amplificateur casque ou bypass home cinéma n’est annoncé.
• Gain : +6 dB en usine ou +9 dB par réglage interne ; le choix dépend du niveau des sources et de la sensibilité du bloc de puissance.
• Encombrement : 504 × 141 × 390 mm selon la page constructeur actuelle, avec une masse nette de 17,4 kg.
• Secteur : appareil configuré en usine pour 115 ou 230 V ; la tension indiquée sur l’exemplaire doit être contrôlée avant branchement.

Ces éléments sont plus utiles qu’une simple comparaison de prix. Le LINEb convient à une chaîne séparée volontairement analogique, dans laquelle les fonctions numériques, phono et casque sont confiées à d’autres maillons. Si vous recherchez un appareil tout-en-un, sa philosophie minimaliste n’est probablement pas la bonne réponse.

Le choix du châssis unique face au Karan LINEa

Une différence d’installation avant d’être une promesse sonore

Le Karan LINEa répartit l’unité de contrôle et son alimentation dans deux coffrets de mêmes dimensions. Le LINEb installe ces fonctions dans un seul coffret. En pratique, il demande donc une tablette au lieu de deux, un seul raccordement secteur et 17,4 kg de capacité de charge, contre 33,3 kg cumulés pour les deux éléments du LINEa.

Les spécifications officielles de connectique, de gain, d’impédance, de niveau de sortie, de distorsion et de réponse en fréquence sont communes aux deux modèles. La décision ne doit donc pas reposer sur une supériorité sonore présumée que la documentation ne chiffre pas. Elle commence par le meuble, la ventilation, la manutention, le budget et la préférence pour une alimentation intégrée ou physiquement séparée.

Un grand préamplificateur, pas un format standard de 43 cm

Avec 504 mm de largeur, le LINEb dépasse le format hi-fi courant d’environ 430 à 440 mm. Il faut mesurer la largeur utile du meuble, mais aussi sa profondeur réelle une fois les connecteurs et le rayon de courbure des câbles pris en compte. Ses 17,4 kg imposent une tablette stable. La ventilation supérieure doit rester libre : le manuel précise qu’un appareil Karan peut être modérément chaud en service et demande une circulation d’air généreuse.

Architecture double mono et trajet entièrement symétrique

Classe A active, couplage continu et absence de contre-réaction globale

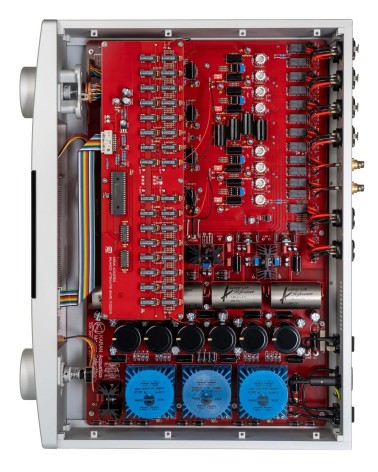

Karan décrit le LINEb comme un préamplificateur double mono, entièrement symétrique et véritablement différentiel. Les circuits actifs travaillent en classe A sans contre-réaction globale. Le trajet audio est couplé en continu, sans condensateur de liaison, tandis que des servos DC propriétaires surveillent le décalage continu. Cette topologie est une caractéristique de conception ; elle ne préjuge pas à elle seule du résultat dans une chaîne donnée.

La marque annonce des circuits entièrement complémentaires, du câblage interne Cardas Audio en cuivre pur et des pistes de cuivre de 75 µm sur les cartes des préamplificateurs. Le coffret est réalisé en aluminium et repose sur des pieds Critical Mass Systems CS2-1.0. Tous ces éléments sont documentés par Karan pour la Master Collection.

Atténuateur symétrique à relais et commandes essentielles

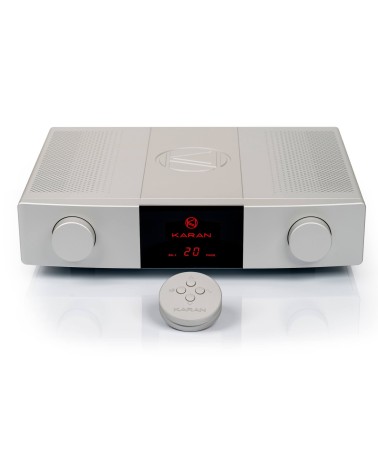

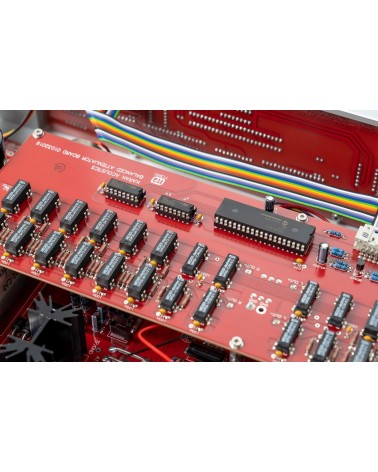

Le réglage de volume utilise quatre sections symétriques à relais rapides et des résistances non magnétiques annoncées avec une tolérance de 0,1 %. L’afficheur indique une position de volume de 1 à 64 ; la valeur 0 correspond au mute. La commande de gauche sélectionne l’entrée et celle de droite règle le volume, avec une pression pour activer ou désactiver la mise en sourdine.

La télécommande en aluminium usiné CNC reprend le volume et le mute, et permet aussi d’inverser la polarité absolue. Cette fonction agit sur la phase du signal de sortie ; elle ne corrige ni le câblage des enceintes ni un problème d’acoustique. Son intérêt éventuel dépend de l’enregistrement et doit être apprécié à niveau comparable.

Entrées, sorties et usages possibles

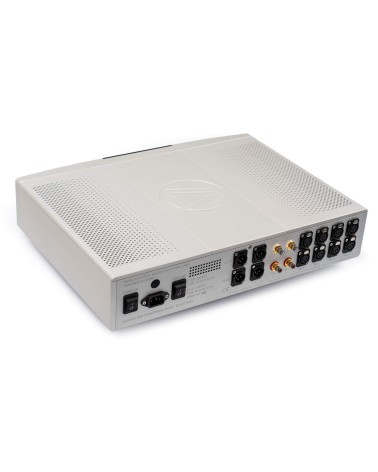

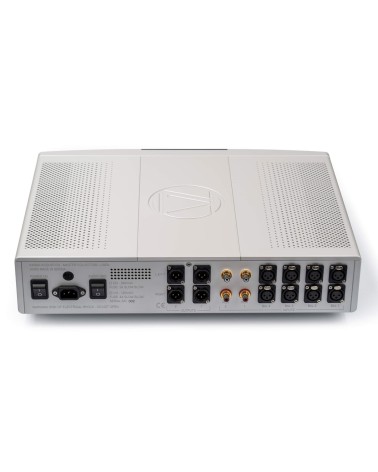

Une source RCA reste parfaitement exploitable : le LINEb accepte explicitement deux ensembles stéréo asymétriques. Lorsque la source et l’amplificateur proposent tous deux une liaison XLR correctement implémentée, cette liaison permet de conserver le trajet symétrique du préamplificateur et peut être avantageuse sur une grande longueur. Le choix doit toutefois tenir compte du brochage et de l’architecture réelle des appareils, pas de la forme du connecteur seulement.

Les deux paires de sorties XLR peuvent servir à une paire de blocs mono, à une biamplification ou à une seconde destination analogique compatible. Comme elles partagent le même réglage de volume, elles ne constituent pas deux zones indépendantes. Avant de les employer simultanément, il faut vérifier les impédances d’entrée des appareils raccordés et le risque de boucle de masse.

Gain, niveaux et compatibilité électrique

Pourquoi le réglage +6 dB est souvent le point de départ logique

Le LINEb est réglé à +6 dB en usine. Dans cette configuration, Karan publie un niveau d’entrée maximal de 5,4 V RMS avant saturation. Le réglage interne à +9 dB abaisse cette limite à 3,6 V RMS. Une source XLR moderne capable de fournir 4 V RMS ou davantage laisse donc davantage de marge avec le gain de +6 dB.

Le réglage +9 dB peut être pertinent avec une source de niveau plus faible ou un amplificateur de puissance peu sensible. Il n’augmente pas la qualité intrinsèque du signal et ne sert pas à « adapter » les enceintes directement : le préamplificateur doit être accordé au niveau de la source et à la sensibilité d’entrée du bloc. Le rendement des enceintes et le gain du bloc influencent ensuite le niveau acoustique final.

Le changement s’effectue à l’intérieur du châssis au moyen de quatre groupes de micro-interrupteurs, qui doivent tous recevoir le même réglage. Le manuel décrit l’opération, mais elle impose d’ouvrir un appareil secteur. HifiGroov recommande de la confier au revendeur ou à un technicien qualifié, appareil totalement débranché.

Impédances et réserve de sortie

L’impédance d’entrée publiée est de 30 kΩ en XLR comme en RCA. Elle est compatible avec la majorité des sorties analogiques modernes. L’impédance de sortie de 90 Ω facilite le raccordement à de nombreux amplificateurs de puissance ; dans une association particulière, nous vérifions néanmoins l’impédance d’entrée du bloc et la longueur des câbles.

Le niveau de sortie nominal est de 1,55 V RMS. Karan annonce jusqu’à 18 V RMS en symétrique sur une charge de 600 Ω. Cette valeur représente une capacité maximale mesurée, pas un niveau d’utilisation conseillé. Une mauvaise combinaison de niveau source, de gain et de sensibilité d’amplificateur peut réduire la plage utile du potentiomètre et produire un niveau dangereux pour les enceintes.

Composer une chaîne autour du LINEb

Le LINEb peut recevoir jusqu’à six sources analogiques. Un lecteur réseau avec DAC, un convertisseur autonome ou un lecteur CD/SACD se raccorde directement s’il dispose de sorties ligne. Une platine vinyle nécessite un étage phono externe ; sa sortie peut ensuite occuper une entrée RCA ou XLR. Un téléviseur ou une source HDMI demande de la même manière un convertisseur ou un processeur fournissant une sortie analogique adaptée.

Du côté de l’amplification, le Karan POWERb Stereo forme l’association de gamme la plus directe. Le POWERa Stereo et les blocs POWERb Mono ou POWERa Mono sont les autres compléments de la Master Collection.

Une amplification Karan n’est pas obligatoire. Les critères décisifs restent l’impédance et la sensibilité d’entrée du bloc, son gain, la connectique disponible, le niveau de sortie de la source et le rendement des enceintes. Pour une chaîne existante, communiquez-nous ces données : elles permettent de vérifier si le gain de +6 dB suffit et si la plage de volume restera confortable.

Installation et mise en service

1. Mesurer le meuble : réserver une tablette rigide capable de supporter 17,4 kg, assez large pour 504 mm et assez profonde pour le coffret, les fiches et les câbles.
2. Laisser respirer le châssis : ne rien poser sur le dessus et ménager de l’air autour de l’appareil, en particulier près de ses zones d’aération.
3. Contrôler la tension : vérifier que l’étiquette arrière correspond au secteur local. Aucun réglage de tension n’est accessible à l’utilisateur.
4. Tout câbler hors tension : débrancher le LINEb et éteindre les autres appareils avant de connecter ou retirer un câble audio.
5. Vérifier les canaux et le brochage : contrôler gauche/droite, entrée sélectionnée et connexions XLR avant la première mise sous tension.
6. Commencer à faible niveau : allumer le bloc de puissance en dernier et l’éteindre en premier, puis augmenter le volume progressivement.

Le commutateur Audio GND permet de relier ou d’isoler la masse audio par rapport à la terre secteur. Le manuel indique la position 0 comme position normale et prévoit d’essayer la position 1 en présence d’une boucle de masse, d’un bruit ou d’une ronflette. Il ne faut jamais modifier ou supprimer la terre de sécurité du cordon secteur.

Karan recommande au moins 100 heures d’utilisation initiale et 45 à 60 minutes de stabilisation après mise sous tension. Ce sont des préconisations du constructeur, pas une condition pour utiliser l’appareil ni la garantie d’un changement audible. La priorité reste une ventilation correcte et une manipulation conforme au manuel.

Caractéristiques techniques du Karan LINEb

Note dimensionnelle : la page produit officielle actuelle indique une hauteur de 141 mm, tandis que le manuel PDF mentionne encore 126 mm. Nous retenons la donnée la plus récente. Si quelques millimètres conditionnent l’installation, demandez une confirmation sur l’exemplaire concerné avant commande.

Questions fréquentes

Quelle est la différence essentielle entre le LINEb et le LINEa ?

Le LINEb regroupe alimentation et circuits audio dans un seul châssis. Le LINEa emploie une unité de contrôle et une alimentation séparée reliées par un câble DC à 7 broches. Leurs connectiques et principales spécifications publiées sont comparables ; l’encombrement, la masse, la séparation physique de l’alimentation et le budget orientent le choix.

Le LINEb accepte-t-il directement une platine vinyle ?

Non. Ses six entrées sont de niveau ligne. Une cellule phono doit d’abord être reliée à un préamplificateur phono externe, dont la sortie analogique rejoint ensuite une entrée RCA ou XLR du LINEb.

Peut-on connecter un DAC ou un streamer ?

Oui, si sa sortie est analogique. Une source uniquement USB, réseau, optique, coaxiale ou HDMI exige un convertisseur en amont. Le LINEb n’intègre aucun DAC et n’accepte pas directement un signal numérique.

Existe-t-il une sortie RCA ou une prise casque ?

La configuration standard actuelle documente deux paires de sorties stéréo XLR et aucune sortie RCA. Aucune sortie casque n’est annoncée. Si votre bloc n’accepte que le RCA, ne présumez pas qu’un simple adaptateur convient : faisons vérifier le câblage et la compatibilité de l’entrée.

Le LINEb possède-t-il un bypass home cinéma ?

Karan ne documente pas d’entrée bypass à gain unitaire. Une intégration avec un processeur home cinéma ne doit donc pas être supposée automatique. Elle demanderait une position de volume reproductible, une calibration prudente et des garde-fous contre toute variation accidentelle du niveau.

Quand faut-il envisager le gain de +9 dB ?

Seulement si le niveau de la source et la sensibilité du bloc rendent +6 dB insuffisant. Le gain supérieur réduit le niveau d’entrée maximal publié de 5,4 à 3,6 V RMS. Avec un DAC à forte sortie, +6 dB offre généralement davantage de marge avant saturation.

Pourquoi aucun GTIN/EAN ni MPN n’est-il indiqué ?

La page officielle et le manuel ne publient aucun GTIN/EAN ni MPN distinct. « LINEb » est le nom de modèle confirmé, mais il ne doit pas être transformé artificiellement en identifiant normalisé. Ces champs pourront être complétés si une étiquette constructeur ou un document fournisseur fiable apporte la preuve nécessaire.

Conseil HifiGroov et documentation officielle

Pour comparer le LINEb aux autres préamplificateurs haut de gamme, parcourir la sélection Karan Acoustics ou faire valider une association, contactez HifiGroov avec les références de vos sources, de votre bloc de puissance et de vos enceintes. Nous pourrons contrôler les niveaux, les impédances, le gain, le câblage et les contraintes du meuble avant commande.

Les données de cette fiche proviennent de la page officielle du Karan LINEb, du manuel utilisateur officiel, de la présentation technique de la Master Collection et des conditions de garantie Karan. L’étiquette et la documentation livrées avec l’exemplaire concerné priment en cas d’évolution de fabrication.
